Les composants complexes de châssis et d’extrusion nécessitent souvent que les deux extrémités d’une pièce soient coupées selon des angles différents. La machine CNC PMI-T5 prend en charge ce type d’opérations grâce à deux têtes de sciage à commande indépendante, capables d’effectuer des réglages d’onglet et d’inclinaison pour réaliser des coupes à angles composés. La commande CNC intègre le positionnement des têtes et la longueur de la pièce dans le cycle programmé, offrant ainsi aux fabricants une plateforme de production adaptée aux « profilés en aluminium » qui exigent une géométrie d’extrémité plus sophistiquée que celle que peut fournir une scie à doublehead miter saw e classique.

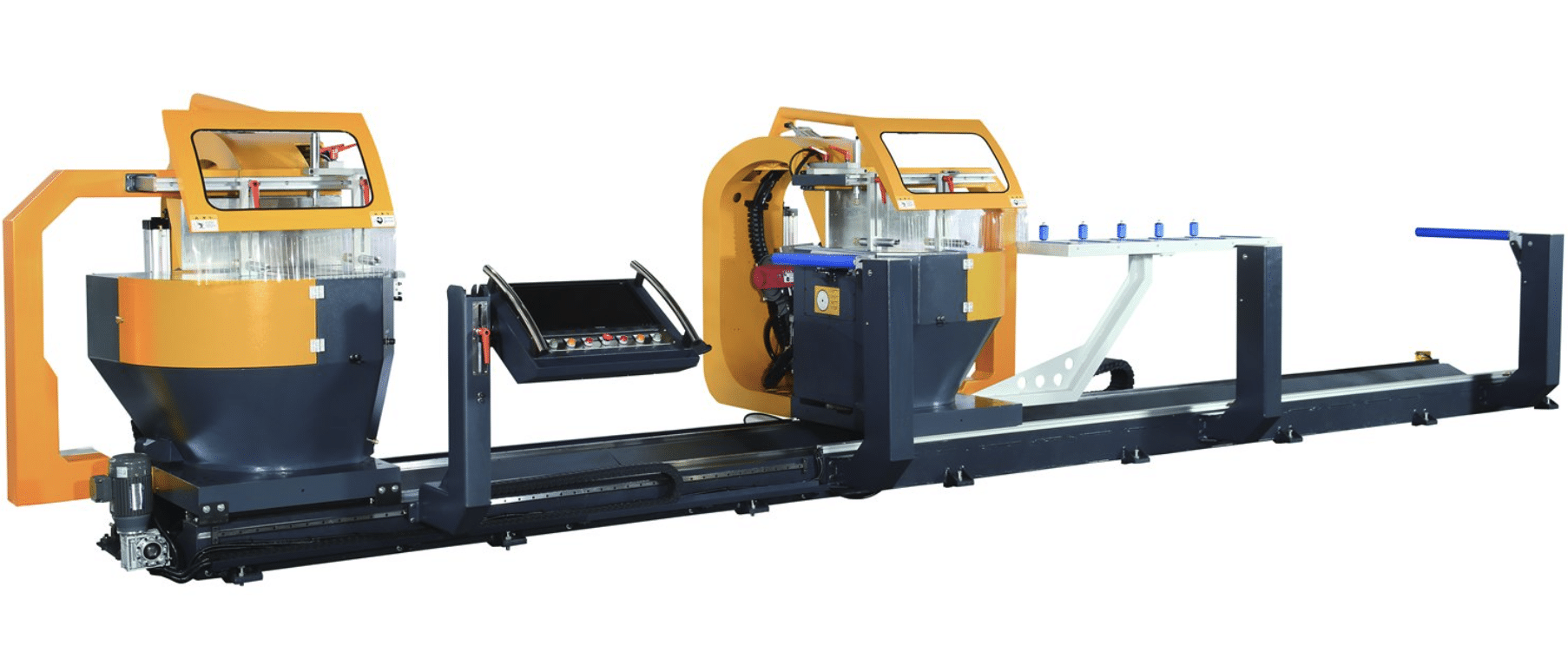

PMI-T5 CNC Automatic Double Head Compound Miter Upcut Saw Caractéristiques :
La scie à double tête CNC PMI-T5 pour l'aluminium est conçue pour usiner les extrémités opposées d'un profilé sans que la pièce ne doive passer par des opérations de sciage distinctes. Les têtes de coupe indépendantes permettent à la machine d'obtenir la géométrie requise à chaque extrémité, ce qui rend cette plateforme particulièrement utile pour les composants récurrents dont la longueur finale et les angles d'extrémité doivent être contrôlés simultanément.
La rotation et l'inclinaison de la tête permettent à la scie à extrusion à angle composé d'aborder un profil dans plusieurs plans. Cela élargit la gamme de géométries d'extrémité pouvant être produites pour l'profilés extrudés en aluminium , notamment pour les châssis, les assemblages structurels et les composants usinés. Le positionnement CNC réduit également les opérations de réglage manuel habituellement nécessaires lors du passage d'une coupe angulaire complexe à une autre.
Pour les composants de châssis récurrents, une machine automatique de découpe de châssis permet d’intégrer la découpe en longueur et le positionnement angulaire au sein d’un même processus programmé. L’opérateur peut ainsi préparer la pièce en fonction des dimensions requises et de la géométrie d’extrémité, sans avoir à réajuster manuellement les têtes de scie entre chaque pièce. Cela rend la PMI-T5 particulièrement utile lorsque la production comprend des familles de composants présentant des longueurs variables et nécessitant des angles composés.
| Spécification | Valeur |
| Type de machine | Machine automatique à double tête à commande numérique compound miter upcut saw |
| Moteurs de scies | 7,5 HP x 2 |
| Diamètre de la lame | 24 pouces x 2 |
| vitesse de la lame | 1,800 RPM |
| Inclinaison | à 45° vers l'intérieur |
| Rotation | ±67.5° |
| Longueurs utiles disponibles | 177 ou 256 en |
| Hauteur maximale à 90° | 7 pouces |
| Largeur maximale à 90° | 16,9 pouces |
