Large sections sections présentent différentes défis différentes que les méthodes ronde barres , en particulier lorsque les pièces présentent des formes sections transversales sections transversales ou s'étendent au-delà la capacité de standard scies . La FMB Galactic scie à ruban est conçue pour s'adapter des matériaux , offrant une élargissement de enveloppe de coupe pour poutres, tubes, profilés en U, et pièces composants . Sa configuration configuration prend en charge fabricants travaillant avec structurel matériaux qui nécessitent un positionnement et contrôlé lame engagement tout au long la processus .
Galactic Caractéristiques :

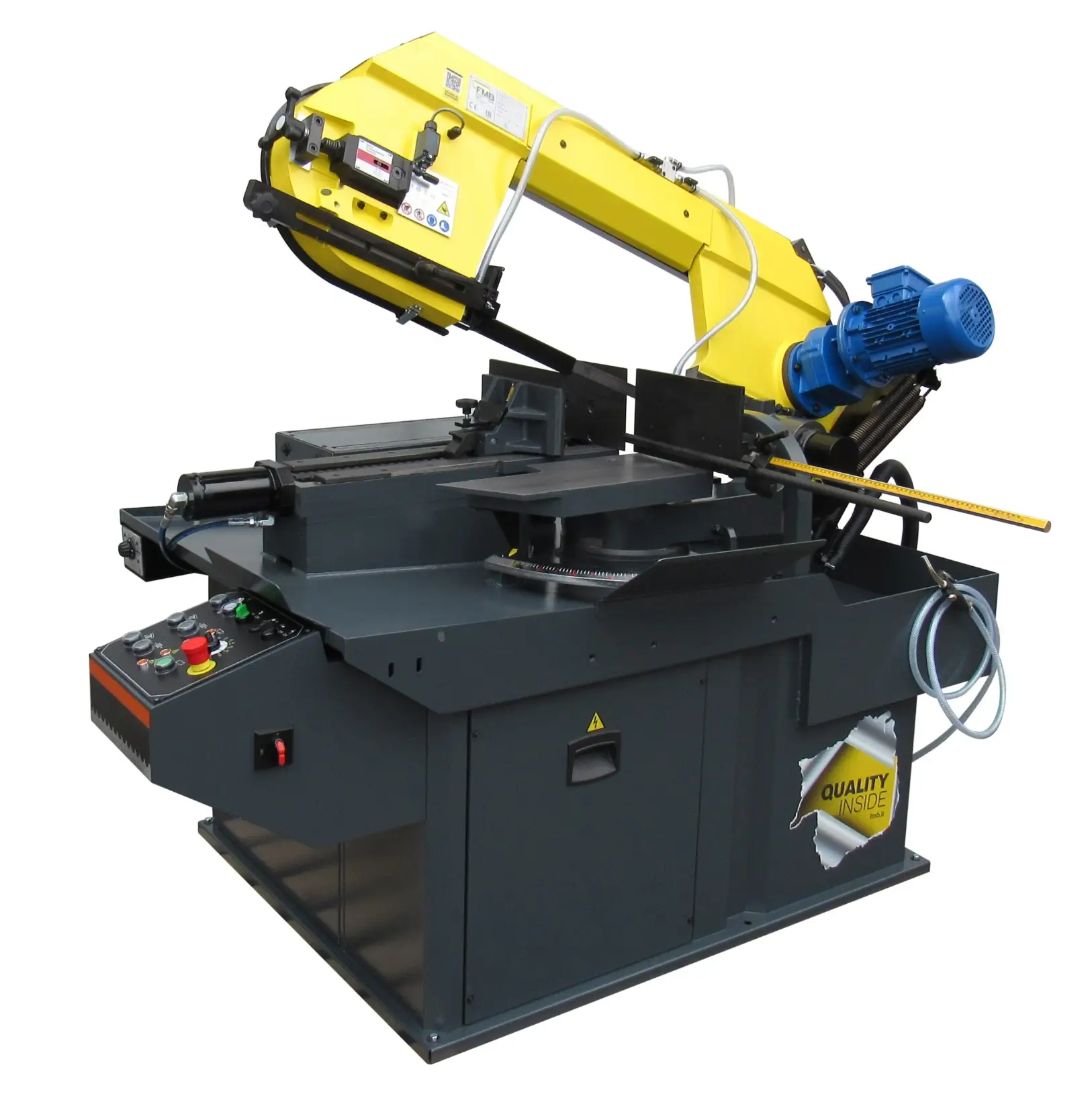

L’ Galactic est une scie à ruban métallique à grande capacité, conçue pour les pièces nécessitant une zone de coupe horizontale plus étendue. Les poutres de structure, les tubes rectangulaires et les profilés assemblés peuvent occuper une largeur nettement supérieure à celle des barres rondes pleines, même lorsque l’épaisseur de leur matériau est relativement faible. La zone de coupe élargie de la machine s’adapte à ces géométries, permettant ainsi aux fabricants d’usiner des composants plus larges sans devoir recourir à des équipements conçus principalement pour les barres rondes capacité de coupe.
La découpe de profilés structurels nécessite de prendre en compte la manière dont la lame pénètre et sort des différentes parties de la pièce. Les profilés en U, les profilés creux et les poutres entraînent une interruption de l’ conditions de coupe lorsque la lame se déplace entre les parois du matériau et les espaces ouverts. La scie à ruban FMB Galactic offre une plateforme de découpe dédiée à ces applications, permettant aux opérateurs de définir des paramètres de coupe s adaptées à la géométrie du profilé et au matériau à traiter.
En tant que scie à ruban de découpe de type « acier de construction », l’ Galactic est adaptée à la préparation de matériaux destinés à la fabrication de châssis soudés, de supports de machines, de structures d’équipements et d’autres assemblages métalliques. Sa largeur de coupe « capacité de coupe » est particulièrement utile pour l’usinage de grands profilés rectangulaires et d’éléments de structure dont les dimensions dépasseraient la largeur de coupe disponible sur des scies plus petites. Cette capacité permet aux services de fabrication de prendre en charge un plus large éventail de dimensions de composants dans le cadre de leurs opérations de préparation des matériaux.
| capacité de coupe | 0° | 45° à droite | 60° | En botte |
| Rond | 12 pouces | 10-1/4 pouces | 7 pouces | — |
| Rectangle A | 10-1/4 x 16 pouces | 4 3/4 x 11 1/2 pouces | 3-1/2 x 7-1/2 pouces | 6 x 15 pouces |
| Rectangle B | 9-1/2 x 16-1/2 pouces | — | — | — |
| Carré | 12 x 12 pouces | 10-1/4 x 10-1/4 pouces | 7 x 7 pouces | — |
| Dimensions de la lame | 11 pieds 3 pouces x 1 pouce x 0,035 pouce |
| vitesse de la lame | 52–394 FPM |
| moteur de scie Puissance | 2 HP |
| Tensions | 220 V/triphasé, 440 V/triphasé, 220 V/monophasé |
| Encombrement au sol | 39 x 75 pouces |
| Poids | 1 555 livres |
