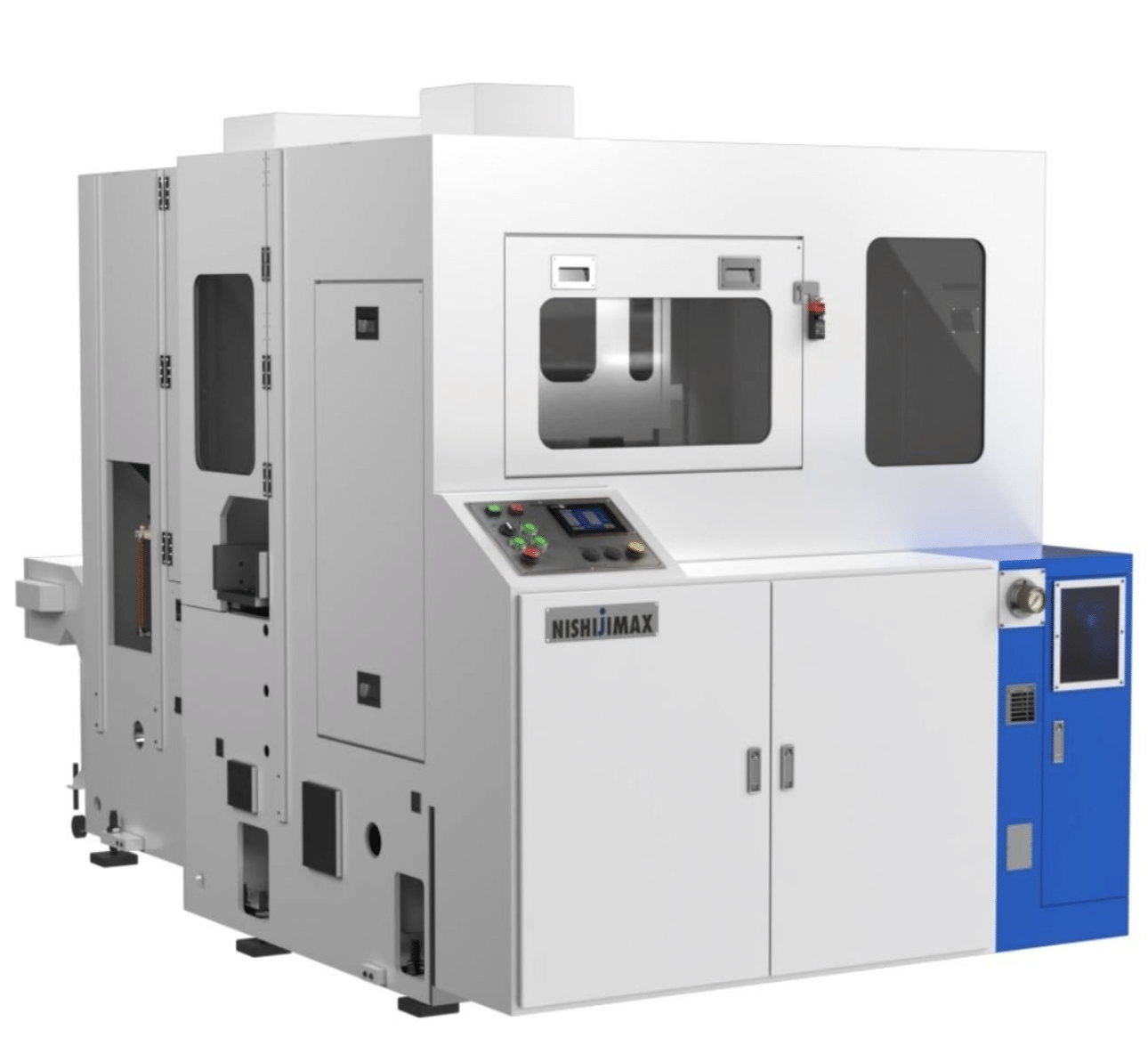

La NHC-230 de Pat Mooney NISHIJIMAX est une scie circulaire à grande vitesse conçue pour la découpe en série exigeante de barres d'acier, de tubes et de pièces forgées de grand diamètre. Pouvant traiter des pièces rondes d’un diamètre allant jusqu’à 9,06 pouces (230 mm), la machine combine un angle de coupe de 50 HP moteur de scie , une lame circulaire de 29,53 pouces et des fonctions de découpe et de calibrage des matériaux à servocommande pour des cycles de coupe automatisés et constants. Sa structure robuste de 33 069 livres offre une plate-forme stable aux fabricants qui ont besoin de performances fiables lors de l’usinage de sections ferreuses de grande taille.
NHC-230 Series ( capacité de coupe, 9 pouces) Caractéristiques :
La scie circulaire « Pat Mooney »NHC-230 series allie une capacité de coupe circulaire de 9,06 pouces à une vitesse de rotation de 50 HP moteur de scie et à une lame de 29,53 pouces. Cet équipement est destiné à la découpe de barres d’acier massives, de pièces forgées, de tubes et de tuyaux, où chaque coupe enlève considérablement plus de matière que les machines NHC de milieu de gamme.
Un axe de coupe en biais à 45° utilise un servomoteur à courant alternatif et un entraînement à vis à billes pour réguler le mouvement de la lame, l'vitesse de la lame t étant réglable de 20 à 70 tr/min. Un serrage hydraulique horizontal et vertical stabilise la pièce à usiner au niveau des zones de coupe et de calibrage, ce qui facilite le contrôle de la pièce lorsque la lame se déplace sur une grande section.
L'axe X offre un index unique de 17,72 pouces pour les longueurs de coupe programmées. La scie NHC-230 étant conçue pour traiter des matériaux longs et lourds, elle peut être intégrée à des rayonnages de chargement, des convoyeurs et des équipements de déchargement, afin que la manutention des pièces ne constitue pas un goulot d'étranglement dans le processus de coupe de 50 HP .
| Spécification | Valeur |
| capacité de coupe | 230 mm (9,06 pouces) de diamètre |
| Axe de découpe | Axe de coupe oblique à 45° |
| moteur de scie Puissance | 50 HP (37 kW) |
| lame de scie RPM | 20–70 tr/min |
| lame de scie Diamètre | 29,53 pouces (750 mm) |
| Index unique | 17,72 pouces (450 mm) |
| Poids de la machine | 33 069 lb (15 000 kg) |
| Entraînement de l'axe de découpe | Servomoteur à courant alternatif / Vis à billes |
| Entraînement de l'axe du calibrateur | Servomoteur à courant alternatif / Vis à billes |
| Serrage | Hydrauliques, horizontaux et verticaux |
