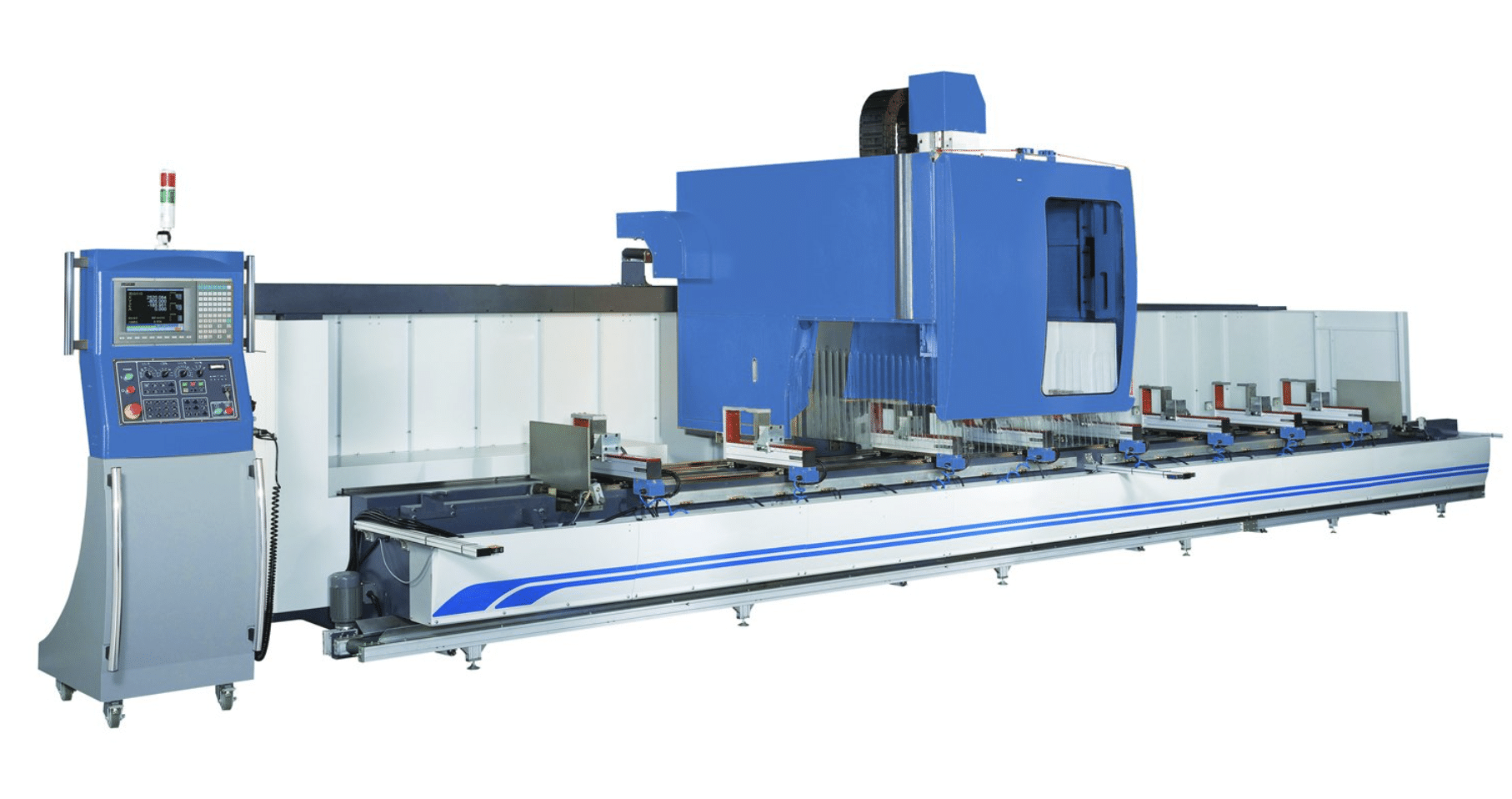

L’usinage des caractéristiques sur le dessus et les côtés d’un profilé extrudé exige normalement des montages supplémentaires lorsque la broche ne peut approcher que d’une seule direction. Le système « PMI-CNC S-Type 4-Axis » ( centre d'usinage ) de Profile remédie à cette contrainte grâce à une « broche » qui pivote pour accéder à plusieurs surfaces du profilé tandis que la pièce reste serrée. Le positionnement CNC coordonne le perçage, le fraisage, le rainurage et d'autres opérations secondaires le long du profilé, offrant ainsi aux fabricants un processus plus efficace pour les composants dont les caractéristiques sont réparties sur plusieurs faces.
PMI-CNC S-Type 4-Axis Profil d'centre d'usinage : Caractéristiques :
Le PMI-CNC S-Type est un centre d’usinage à 4 axes de profilés d’aluminium extrudés, conçu pour les pièces nécessitant un usinage sur plusieurs surfaces. Le positionnement supplémentaire de la broche modifie l’angle d’approche de l’outil sans que l’opérateur ait à retirer le profilé et à le réorienter manuellement. La machine accède ainsi à davantage de zones du profilé tout en préservant les relations géométriques entre les éléments usinés sur différentes faces.
L'usinage CNC de profils sur plusieurs faces permet d'intégrer dans la séquence programmée des perçages, des rainures, des poches et des détails fraisés sur différentes surfaces. Cet avantage est particulièrement significatif pour les composants récurrents, pour lesquels le fait de retourner ou de repositionner manuellement le profil nécessiterait une mise en place supplémentaire entre les opérations. Le fait de regrouper ces éléments au sein d'un seul processus contrôlé réduit les manipulations tout en conservant leurs emplacements programmés les uns par rapport aux autres.
L'usinage rotatif de profilés par « broche » permet à la machine de type S d'usiner des zones inaccessibles à une machine à profiler conventionnelle à trois axes, dont l'orientation est fixe broche . Au lieu de déplacer la pièce pour présenter une autre surface à l'outil, la broche modifie son angle d'approche par rapport à l'extrusion. Cette capacité est particulièrement utile pour les profilés complexes qui nécessitent un usinage sur plusieurs faces avant de passer à l'assemblage ou aux opérations de production suivantes.
| Spécification | Valeur |
| Longueurs utiles de l'axe X | 11,5 à 24,6 pieds (3,5 à 7,5 m) |
| Course de l'axe Y | 15,75 pouces (400 mm) ; 8,66 pouces en 4 axes |
| Course de l'axe Z | 14 pouces (350 mm) |
| Axe A | Rotation de ±95° broche |
| Broche | 18 000 tr/min / 10 HP |
| Automatique Changeur d'outils | 12 outils |
| Traitement | Deux zones |
| Axes contrôlés | 4 |
