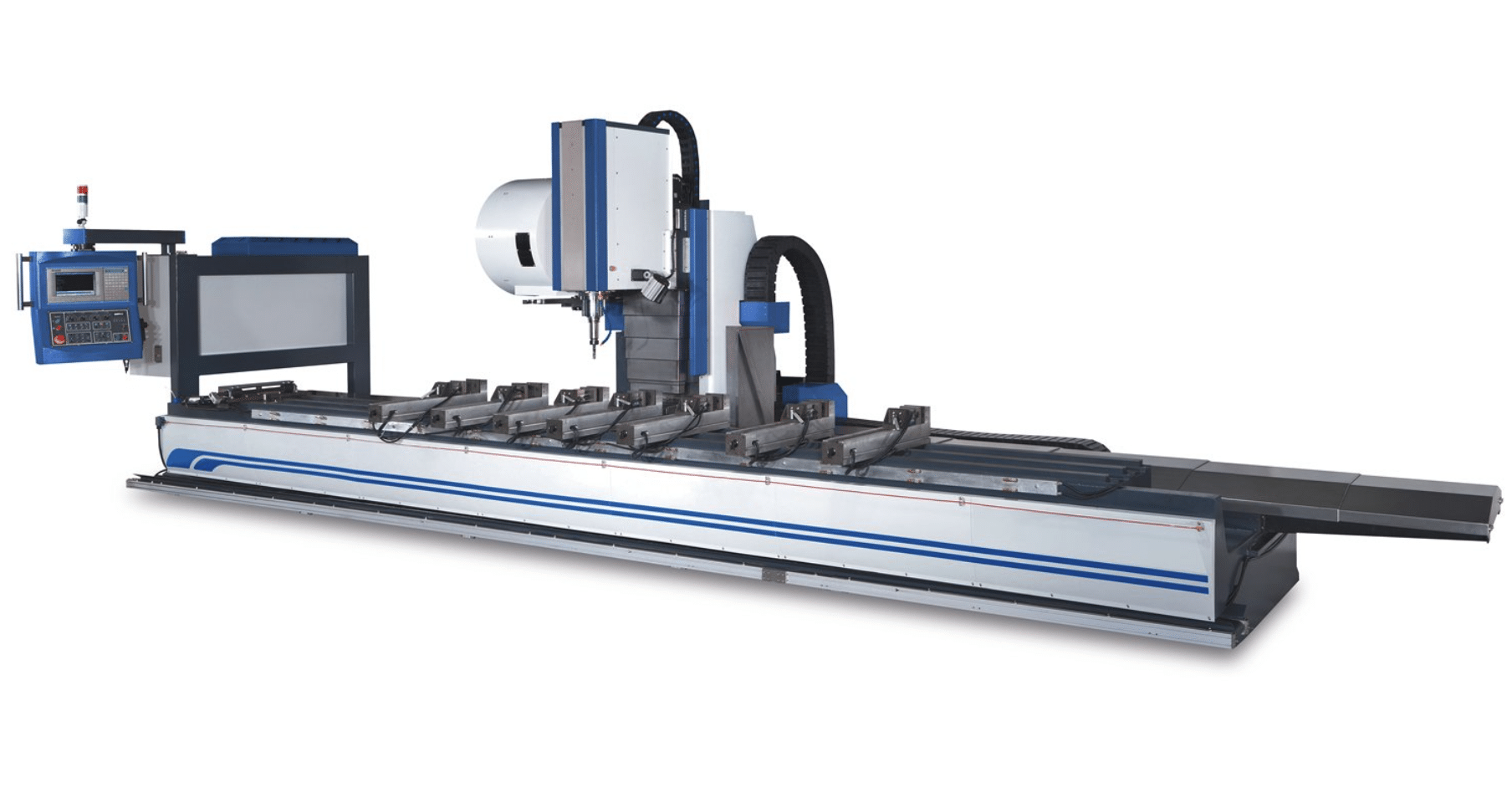

L’usinage de longs profilés métalliques peut nécessiter un temps de réglage considérable lorsque chaque trou, fente ou élément fraisé requiert un nouveau dispositif de fixation ou une nouvelle machine. Le profilé « PMI-CNC M-Type 3-Axis » Centre d'usinage intègre ces opérations secondaires au sein d’une plateforme CNC spécialement conçue pour l’usinage de profilés de grande longueur. Le positionnement sur trois axes permet d’usiner les éléments à des emplacements programmés le long de la pièce, tandis que la configuration de la machine répond aux exigences d’usinage plus intensives liées aux applications sur profilés en aluminium et en métaux ferreux.
PMI-CNC M-Type 3-Axis Profil d'Centre d'usinage : Caractéristiques :
La M-Type est une machine d'Centre d'usinage -CNC de profilés métalliques destinée aux composants nécessitant plusieurs éléments sur toute leur longueur. Le positionnement programmé déplace l'outil de coupe entre des emplacements définis, ce qui permet aux fabricants d'usiner des trous, des rainures, des poches et d'autres détails récurrents sans avoir à localiser manuellement chaque élément le long de l'Pièce.
Une machine de perçage et de fraisage de profils longs permet de réduire le nombre d'Temps de réglage s nécessaires à la réalisation de pièces comportant plusieurs éléments usinés. Le modèle M-Type regroupe ces opérations au sein d'un même processus CNC, ce qui contribue à réduire la manipulation des profils tout en préservant les relations programmées entre les éléments situés à différents endroits de la pièce.
L'usinage de profilés en acier et en aluminium confère à la série M un champ d'application plus large que celui d'une plateforme dédiée exclusivement aux extrusions non ferreuses. Elle s'avère ainsi particulièrement adaptée aux fabricants travaillant sur des profils aux Matériaux s variées, mais qui nécessitent néanmoins un perçage, un fraisage et un positionnement précis des éléments sur des pièces de grande longueur.
| Spécifications | Valeur |
| Longueurs utiles de l'axe X | 11,5 à 24,6 pieds (3,5 à 7,5 m) |
| Course de l'axe Y | 14 pouces (350 mm) |
| Course de l'axe Z | 20,87 pouces (530 mm) |
| Broche | 8 000 tr/min / 10 HP |
| Porte-outil | BT40 |
| Automatique Changeur d'outils | 24 outils |
| Tableau | Rainures en T de précision |
| Axes contrôlés | 3 |
