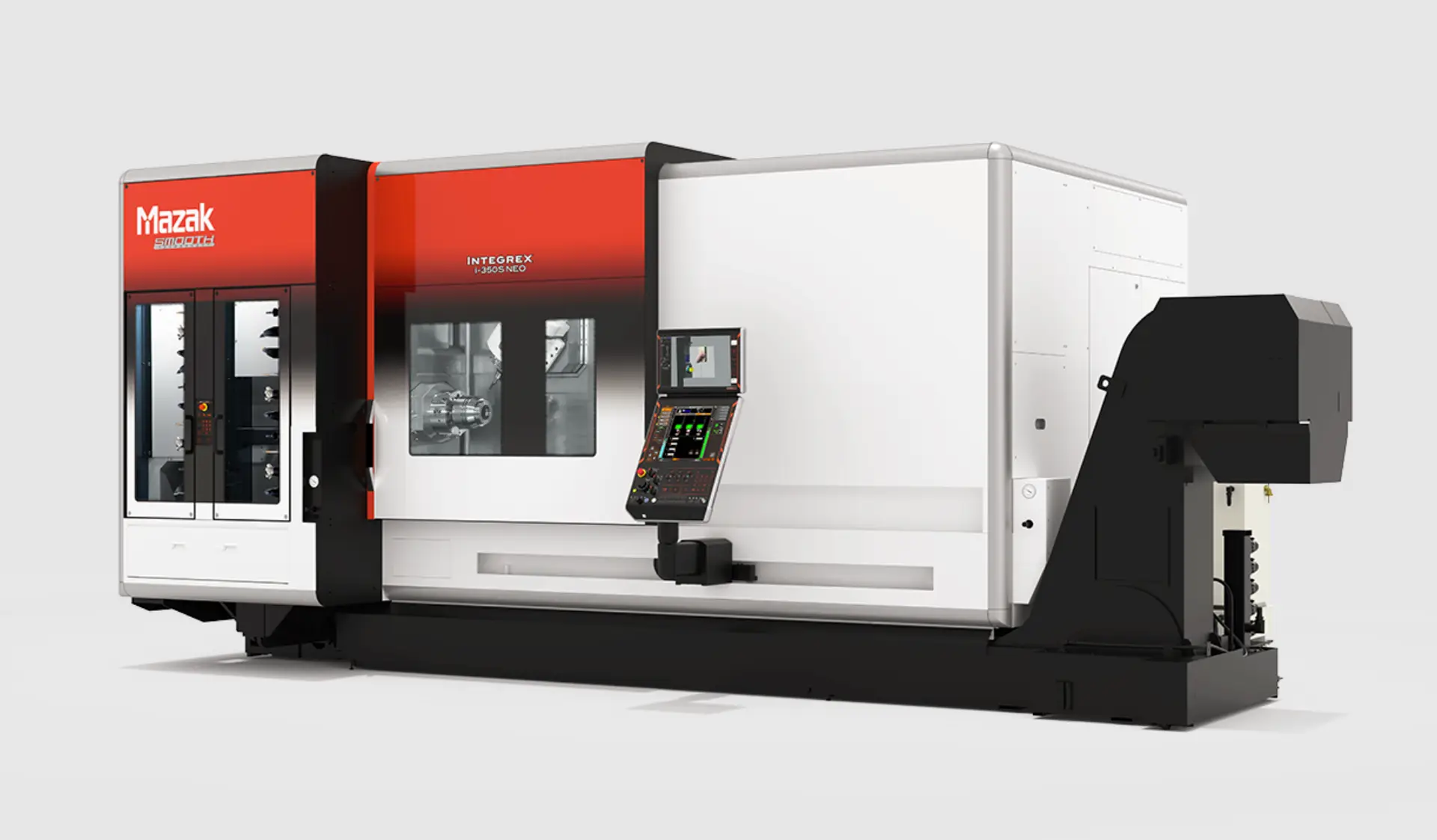

Conçue pour l'usinage complet de petites pièces, le Mazak Integrex i-100 NEO est une machines multitâches compacte qui combine le tournage, le fraisage, le perçage et l'usinage de surfaces inclinées. Ce centre de tournage-fraisage de 6 pouces mandrin offre une course de 8,27 pouces sur l'axe Y et une broche de fraisage compacte permettant de réaliser des composants complexes en un seul serrage. Les configurations à tourelle principalebroche, secondairebroche et inférieure permettent d'adapter la machine à différentes exigences de production.
Integrex i-100 NEO Caractéristiques de l'i-100 NEO :
La machine i-100 Integrex i-100 NEO NEO combine le tournage et le fraisage au sein d’une plate-forme compacte, destinée aux pièces nécessitant plusieurs opérations et des relations contrôlées entre les caractéristiques. Son « mandrin » de 6 pouces et son diamètre d’usinage maximal de 23,62 pouces offrent une capacité adaptée aux petits composants, tandis que la broche de fraisage permet d’atteindre des caractéristiques qui nécessiteraient autrement une « centre d'usinage » distincte. Le regroupement de ces opérations réduit l’ manutention des pièces e et contribue à maintenir la position des alésages, des méplats, des rainures et des caractéristiques inclinées.
Une course de l'axe Y de 8,27 pouces permet le fraisage et le perçage décentrés sur l'ensemble de la zone d'usinage. la broche de fraisage standard à 12 000 tr/min est adaptée aux applications sur l'acier et la fonte, tandis qu'une optionnelle à 20 000 tr/min permet d'utiliser des outils de petite taille et d'atteindre des vitesses de coupe plus élevées. La conception compacte de la broche limite les interférences avec la pièce et facilite l'accès des outils autour des géométries complexes.
La version de base i-100 NEO utilise une tourelle principale broche, tandis que la version i-100S NEO intègre une deuxième tourelle broche pour un usinage en continu des première et deuxième opérations. La version i-100ST NEO ajoute une tourelle inférieure pour augmenter la capacité d'outils et permettre un usinage simultané. Ces configurations permettent d'adapter la machine aux exigences en matière de temps de cycle, de transfert des pièces et de production sans surveillance, sans modifier la plate-forme de processus de base.
| Capacité | Mandrin | 6 pouces |
|---|---|---|
| Capacité | Diamètre maximal d'usinage | 23,62 pouces |
| Capacité | Longueur maximale d'usinage | 23,22 pouces |
| Broche principale | Vitesse maximale de la broche | 6 000 tr/min |
| Broche principale | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 11 kW (15 HP) / 7,5 kW (10 HP) |
| Broche de fraisage | Vitesse maximale de la broche | 12 000 tr/min |
| Broche de fraisage | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 12 kW (16 HP) / 11 kW (15 HP) |
| magasin d’outils | Nombre d'outils | 36 |
| Course | Axe Y | 8,27 pouces |
| Course | Axe Z | 24,80 pouces |
| Capacité | Mandrin | 6 pouces |
|---|---|---|
| Capacité | Diamètre maximal d'usinage | 23,62 pouces |
| Capacité | Longueur maximale d'usinage | 33,46 pouces |
| Broche principale | Vitesse maximale de la broche | 6 000 tr/min |
| Broche principale | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 11 kW (15 HP) / 7,5 kW (10 HP) |
| Broche secondaire | Mandrin taille / vitesse maximale | 6 pouces / 6 000 tr/min |
| Broche de fraisage | Vitesse maximale de la broche | 12 000 tr/min |
| Broche de fraisage | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 12 kW (16 HP) / 11 kW (15 HP) |
| magasin d’outils | Nombre d'outils | 36 |
| Course | Axe Y | 8,27 pouces |
| Course | Axe Z | 34,65 pouces |
| Capacité | Mandrin | 6 pouces |
|---|---|---|
| Capacité | Diamètre maximal d'usinage | 15,75 pouces |
| Capacité | Longueur maximale d'usinage | 33,46 pouces |
| Broche principale | Vitesse maximale de la broche | 6 000 tr/min |
| Broche principale | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 11 kW (15 HP) / 7,5 kW (10 HP) |
| Broche secondaire | Mandrin taille / vitesse maximale | 6 pouces / 6 000 tr/min |
| Broche de fraisage | Vitesse maximale de la broche | 12 000 tr/min |
| Broche de fraisage | Besoins en puissance (40 % de durée de fonctionnement / en continu) | 12 kW (16 HP) / 11 kW (15 HP) |
| magasin d’outils | Nombre d'outils | 36 |
| Course | Axe Y | 8,27 pouces |
| Course | Axe Z | 34,65 pouces |
| Tourelle inférieure | Stations / Trajets X2 / Z2 | 12 / 7,87 / 34,65 pouces |
Le Mazak Integrex i-100 NEO est un centre d'usinage horizontal compact et polyvalent destiné aux petits composants combinant des diamètres tournés avec des éléments fraisés, percés et angulaires. Son système de fraisage à axe B broche apporte les capacités d'un centre d'usinage à une plate-forme de 6 pouces mandrin , permettant ainsi de conserver les relations critiques référencées à partir d'un seul réglage. A.W. Miller Technical Sales est un distributeur agréé Mazak qui dessert les fabricants de l’État de New York, de la Pennsylvanie, du Maryland, du Delaware, du sud du New Jersey et du Québec, avec des services d’ingénierie d’application, d’installation et de formation, ainsi qu’un service technique certifié par le fabricant.
Les caractéristiques techniques publiées pour le modèle de base comprennent un diamètre d'usinage maximal de 23,62 pouces, une longueur d'usinage de 23,22 pouces, une course de l'axe Y de 8,27 pouces et une vitesse de fraisage de 12 000 tr/ broche. Les versions S et ST étendent la longueur d'usinage à 33,46 pouces et intègrent une deuxième tourelle « broche » ou une tourelle inférieure. La capacité finale et la configuration doivent être vérifiées en fonction de la pièce, du serrage, de l’outillage, des exigences d’inspection et du plan d’automatisation.
Les applications évaluées pour le Mazak Integrex i-100 NEO comprennent :
Un système de mandrin s de 6 pouces et une tête de fraisage compacte permettent d’effectuer plusieurs opérations sans devoir adapter la machine à des pièces nettement plus volumineuses.
La course de l'axe Y de 8,27 pouces permet de réaliser des alésages, des rainures, des méplats et des géométries fraisées en dehors de l'axe de tournage.
la broche standard à 12 000 tr/min est destinée à la découpe générale, tandis que l'option à 20 000 tr/min est adaptée aux petits outils et à des vitesses de surface plus élevées.
Les configurations S et ST intègrent des opérations d’ usinage en contre-opération s et de chevauchement lorsque la pièce et l’objectif de temps de cycle le justifient.
Son broche de fraisage sur l'axe B et sa course sur l'axe Y permettent le fraisage sur plusieurs faces, le perçage et l'usinage en angle dans la même configuration que le tournage.
Mazak indique une longueur de 23,22 pouces pour le modèle i-100 NEO. Les modèles i-100S NEO et i-100ST NEO affichent quant à eux une longueur de 33,46 pouces.
Cela s'applique tout particulièrement aux outils de petit diamètre, à l'aluminium et aux opérations nécessitant une vitesse de surface plus élevée. Il convient toutefois de vérifier le couple et la puissance sur toute la plage de vitesse programmée.
La machine de base est équipée d’une broche principal. Le modèle i-100S intègre un broche secondaire, tandis que le modèle i-100ST intègre à la fois un broche secondaire et une tourelle inférieure.
Cette méthode est utilisée pour les pièces compactes comportant une part importante de tournage et de fraisage, pour lesquelles la suppression des transferts permet de mieux contrôler l'emplacement des caractéristiques et de réduire le temps de réglage.
