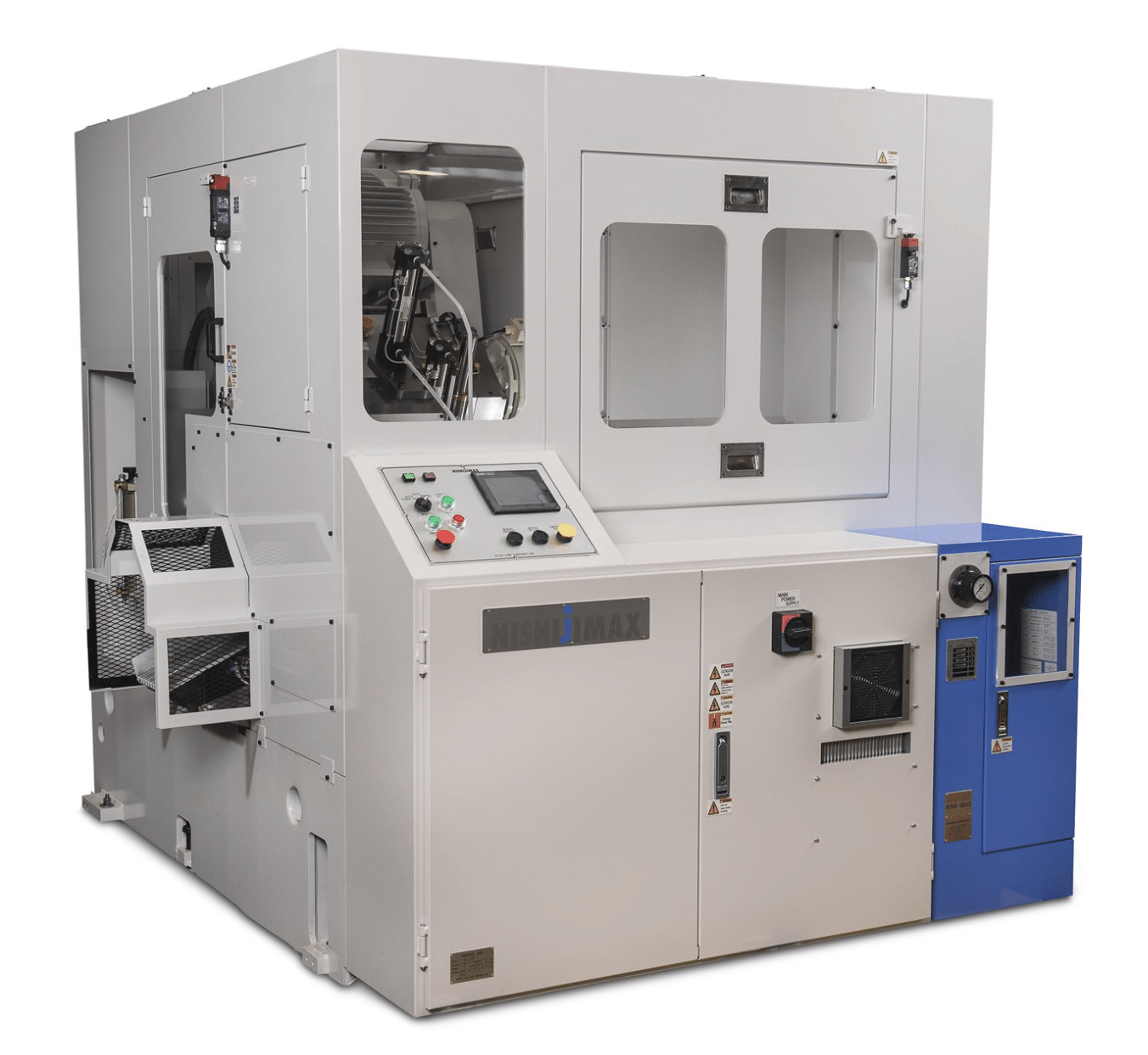

La NHC-80 d’ NISHIJIMAX est une scie circulaire à grande vitesse conçue pour la découpe en série efficace de barres et de tubes en acier de petit diamètre. Pouvant traiter des pièces rondes d’un diamètre maximal de 3,149 pouces (80 mm), elle associe une table de coupe à indexation (moteur de scie ) de 10,5 HP s à une coupe et un positionnement des pièces à servocommande, pour des cycles de coupe rapides et reproductibles. Les vitesses d’indexation sur l’axe X pouvant atteindre 78 ft/min contribuent à réduire le temps entre les coupes, ce qui rend l’ Pat Mooney NHC-80 particulièrement adaptée aux applications à haut volume où la régularité de la longueur des pièces et l’efficacité de la production sont essentielles.
NHC-80 Series ( capacité de coupe, 3 pouces) Caractéristiques :
La scie circulaire de production « Pat Mooney »NHC-80 Series (3 pouces capacité de coupe) Haute vitesse associe un index unique de 23,622 pouces à une vitesse de déplacement sur l'axe X pouvant atteindre 78 pieds/min. Cette vitesse est particulièrement utile pour les pièces courtes et répétitives, car la machine peut repositionner rapidement la barre ou le tube entre deux coupes, évitant ainsi que l'avance du matériau ne devienne le maillon faible du cycle.
La capacité de coupe pour les pièces rondes atteint 3,149 pouces, et celle pour les pièces carrées va jusqu'à 2,362 pouces. Un moteur de 10,5 HP s entraîne la lame de 10,75 pouces à une vitesse comprise entre 70 et 200 tr/min, offrant ainsi aux fabricants une scie circulaire spécialisée pour les petits arbres, les ébauches, les tubes et autres composants ferreux ne nécessitant pas une machine NHC plus grande.
La scie NHC-80 d’ NISHIJIMAX est dotée d’un axe de coupe en biais à 45° et utilise un servomoteur à courant alternatif ainsi qu’un système de commande numérique ( Vis à billes ) pour contrôler le déplacement de la lame le long de la pièce. Un système de serrage hydraulique horizontal et vertical assure la stabilisation de la pièce, tandis que les systèmes NHC de guidage de la lame, d’évacuation des copeaux et de lubrification garantissent une coupe régulière lors des séries de production prolongées.
| Spécification | Valeur |
| capacité de coupe | 3,149 pouces (80 mm) de diamètre ; 2,362 pouces (60 mm) de côté |
| Axe de découpe | Axe de coupe oblique à 45° |
| moteur de scie Puissance | 10,5 HP (7,5 kW) |
| lame de scie RPM | 70–200 tr/min |
| lame de scie Diamètre | 10,75 pouces (285/300 mm) |
| Index unique | 23,622 pouces (600 mm) |
| Poids de la machine | 6 600 lb (3 000 kg) |
| Entraînement de l'axe de découpe | Servomoteur à courant alternatif / Vis à billes |
| Entraînement de l'axe du calibrateur | Servomoteur à courant alternatif / Vis à billes |
| Serrage | Hydrauliques, horizontaux et verticaux |
